3A-1 TAS-3A在電纜料中的應(yīng)用
TAS-3A潤(rùn)滑劑在PVC電纜料及碳酸鈣填充母料中的應(yīng)用
蘇州興泰國(guó)光化學(xué)助劑有限公司
侯元春
在分析TAS-3A結(jié)構(gòu)特征的基礎(chǔ)上提出該特征的產(chǎn)品對(duì)軟質(zhì)PVC電纜料中良好的分散潤(rùn)滑光亮作用、對(duì)碳酸鈣良好的分散作用。
關(guān)鍵詞：PVC 潤(rùn)滑劑 分散作用
TAS-3A是我公司近年來(lái)合成的用途廣泛的潤(rùn)滑劑。它適用于PVC電線電纜料、又是碳酸鈣填充母料的良好分散光亮潤(rùn)滑劑。用TAS-3A助劑生產(chǎn)的PVC護(hù)套級(jí)、絕緣級(jí)電線電纜料的性能達(dá)到GB8815《電線電纜用軟質(zhì)聚氯乙烯塑料》國(guó)家標(biāo)準(zhǔn)的規(guī)定。由于本品對(duì)顏料、碳酸鈣、礦粉有良好的分散作用，本身又是潤(rùn)滑劑，使用本品的PVC電線電纜制品外觀光亮、無(wú)條紋、色澤柔和、出線速度明顯提高。使用本品的填充母料外觀光亮、平滑、產(chǎn)量明顯提高。隨著我國(guó)輕工業(yè)生產(chǎn)水平不斷提高，用戶對(duì)質(zhì)量要求不斷增高，TAS-3A在市場(chǎng)上獲得越來(lái)越廣泛的應(yīng)用。
一、 TAS-3A結(jié)構(gòu)特征及性能
該產(chǎn)品在乙撐雙脂肪酸酰胺的基礎(chǔ)上引入極性基團(tuán)生成以脂肪酸酰胺為主的復(fù)配物，該品具有復(fù)雜的結(jié)構(gòu)，即有錨固基團(tuán)，該基團(tuán)對(duì)碳黑、無(wú)機(jī)顏料、填充碳酸鈣、礦粉等有牢固的結(jié)合力，同時(shí)溶劑化鏈輕油基團(tuán)與樹脂、有機(jī)顏料有一定的相溶性，本品系復(fù)配物，含有各種官能團(tuán)，在PVC電線電纜加工中可代替其他潤(rùn)滑劑起較好內(nèi)外潤(rùn)滑作用。
技術(shù)指標(biāo)：
外觀：白色或微黃色顆粒及粉末狀。
熔程：55℃（開始熔化）-105℃（全部熔化）
加熱減量 ≤0.5％（WT）
總胺值 ≤10mgKOH/g
二、 TAS-3A在PVC電纜料加工中的應(yīng)用
主要原料：PVC樹脂 SG—2 國(guó)產(chǎn)
增塑劑 DOP 及環(huán)氧大豆油 國(guó)產(chǎn)
穩(wěn)定劑 硬脂肪酸皂類 國(guó)產(chǎn)
阻燃劑 氯化石蠟 三氧化二銻 國(guó)產(chǎn)
潤(rùn)滑劑 TAS-3A 護(hù)套級(jí) 絕緣級(jí) 我公司生產(chǎn)
主要設(shè)備：雙螺桿擠出機(jī) L/D=25
XG—C2型熱空氣老化箱
PVC護(hù)套料配方：（90℃）
PVC 100
DOP 30--60
輕質(zhì)碳酸鈣 10—20
穩(wěn)定劑（脂肪酸皂類） 3.5—4.5
環(huán)氧大豆油 2—3
TAS—3A 1—1.2
顏料色漿 適量
工藝過(guò)程：先將PVC原料、碳酸鈣及粉狀穩(wěn)定劑在常溫下混合均勻，時(shí)
間約5分鐘。升溫到70℃-85℃加入增塑劑混合5分鐘，升溫到100℃加入TAS-3A，
混合5分鐘。低速冷卻，將混合均勻的物料在擠出機(jī)中進(jìn)行塑化造粒。擠出
條件：加料段溫度 150℃；壓縮段 160℃ ； 均化段 170℃；機(jī)頭溫度200℃．?dāng)D出物料經(jīng)口模切粒通過(guò)風(fēng)冷成型。
三. TAS-3A在碳酸鈣填充母料中的應(yīng)用
主要原料：重鈣粉（1200目） 國(guó)產(chǎn)
PE樹脂 國(guó)產(chǎn)
PE蠟 國(guó)產(chǎn)
石蠟油 國(guó)產(chǎn)
硬脂酸 國(guó)產(chǎn)
TAS-3A 我公司生產(chǎn)
主要設(shè)備：∮45擠出機(jī)組一套L/D=25
200L捏合鍋一套
基本配方（WT ）：重鈣粉 78
PE蠟 2.0
硬脂酸 1.2
石蠟 （58＃） 4.4
礦物油 1.6
PE樹脂 11.7
TAS-3A 1.1
工藝過(guò)程：先將重鈣粉按配方量加入捏合鍋中加熱脫水，然后加入其他物料混合，待混合均勻后出料冷卻，進(jìn)入擠出機(jī)中擠出造粒，擠出物料經(jīng)口模切粒通過(guò)風(fēng)冷成型。
四. TAS-3A在PE通訊電纜黑色流變母粒中的應(yīng)用.
主要原料: LDPE(1C7A) 燕山石化
潤(rùn)滑劑: TAS-3A 蘇州興泰國(guó)光化學(xué)助劑有限公司
主體材料: 碳黑 國(guó)產(chǎn)
主要設(shè)備: ∮45擠出機(jī)組一套L/D=25
基本配方: LDPE 50~60份
TAS-3A: 3~5份
碳黑: 30~35份
將按配方稱量好的載體LDPE，碳黑，TAS-3A放入高速捏合鍋中高速混合約20分鐘，當(dāng)料溫升到95~100℃時(shí)，加入TAS-3A被剪切熱完全熔化，將碳黑黏附在載體樹脂上即可出料。然后進(jìn)入∮45雙螺桿擠出機(jī)擠出造粒，擠出造粒工藝：加料段70℃，壓縮段120~140℃，均化段140~150℃，機(jī)頭140℃，螺桿轉(zhuǎn)速800~1000r.p.m，擠出物料經(jīng)口膜成條，經(jīng)過(guò)水槽冷卻，料條表面光滑平潔，在經(jīng)牽引進(jìn)入擠出機(jī)切粒。
五. 性能測(cè)定

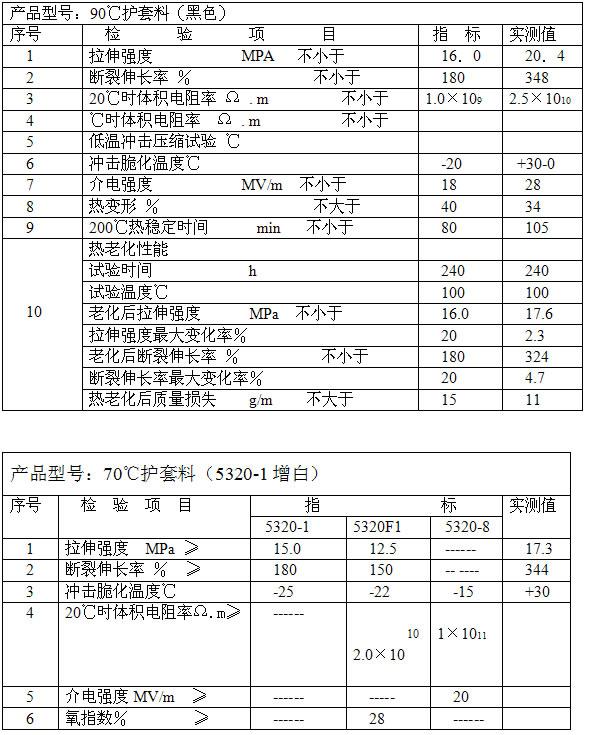

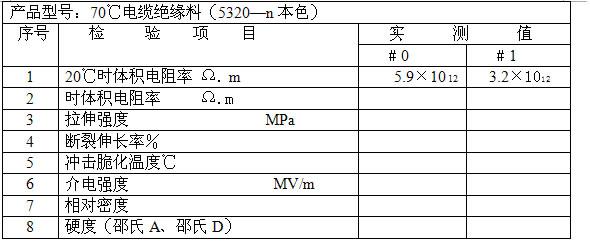

用TAS-3A光亮潤(rùn)滑劑生產(chǎn)的PVC護(hù)套電纜料及絕緣電纜料按GB8815〈〈電線電纜用軟質(zhì)聚氯乙烯塑料〉〉國(guó)家標(biāo)準(zhǔn)的規(guī)定測(cè)試，結(jié)果如下：
注：0為空白樣，1為加入TAS-3A的實(shí)測(cè)值。
從測(cè)得數(shù)據(jù)得知，其性能指標(biāo)完全能達(dá)到國(guó)家標(biāo)準(zhǔn)規(guī)定，用該電纜料生產(chǎn)電線電纜時(shí)放線速度明顯提高25％-30％，生產(chǎn)的線纜表觀光亮，在放大鏡下觀察無(wú)麻點(diǎn)及條紋。
用TAS-3A生產(chǎn)的碳酸鈣填充母料.母料生產(chǎn)中出線速度提高10~20%，機(jī)頭電流下降，母料表面光亮平滑無(wú)空隙及麻點(diǎn),其母料在塑料填充改性中可多加，不影響性能。
用TAS-3A生產(chǎn)的PE通訊電纜黑色流變母粒稀釋到碳黑含量為2.5~3%按GB15558.1-95標(biāo)準(zhǔn)測(cè)試,達(dá)到質(zhì)量要求.母料生產(chǎn)中出線速度提高10~20%，機(jī)頭電流下降，母料表面光亮平滑無(wú)空隙及麻點(diǎn)，外觀非常美觀.用TAS-3A生產(chǎn)的碳酸鈣填充母料其母料在塑料填充改性中可多加，不影響性能。
一、 結(jié)果及討論：
1、 根據(jù)測(cè)試性能報(bào)告可見，TAS-3A用于90℃、70℃電線電纜用軟質(zhì)聚氯乙烯塑料護(hù)套料其各項(xiàng)機(jī)械性能、電性能、熱變形性、熱老化性能均大大優(yōu)于規(guī)定指標(biāo)。TAS-3A（G）用于絕緣級(jí)電纜料中各項(xiàng)性能達(dá)到規(guī)定指標(biāo)。經(jīng)上?；S、江蘇三角州塑化集團(tuán)有限公司及湖南長(zhǎng)沙等單位使用均認(rèn)為是國(guó)內(nèi)先進(jìn)水平的潤(rùn)滑劑。
2、 TAS-3A還可用于PVC彈性體，經(jīng)鹽城珠花集體珠溪化工廠使用可改善表面光潔度，提高生產(chǎn)能力。
3、 使用TAS-3A的電纜料配方系高潤(rùn)滑系統(tǒng)，因此為保證塑化度，需要提高擠出機(jī)各段溫度5-10℃。
4、 TAS-3A用于PE黑色流變母料已得到推廣應(yīng)用，獲得用戶好評(píng)。
